储能变流器(PCS)参数表怎么看?看这一篇就够了!
发布时间:2024-11-06
阅读:798次

在可再生能源日益普及的今天,储能系统作为连接能源供需两端的关键纽带,其重要性愈发凸显。储能变流器(PCS,即Power Conversion System),是储能系统的执行者,也是储能系统与电网之间实现电能双向流动的核心部件,负责控制电池的充电和放电过程,实现直流电与交流电之间的互换。因此,了解和读懂PCS的参数表,对于储能系统的选型、运行和维护至关重要。



在下文中,我们精心挑选并深入解析了领储宇能储能变流器(PCS)PCM900K100 参数表中最为关键的参数,旨在为您提供清晰且详尽的理解与帮助。

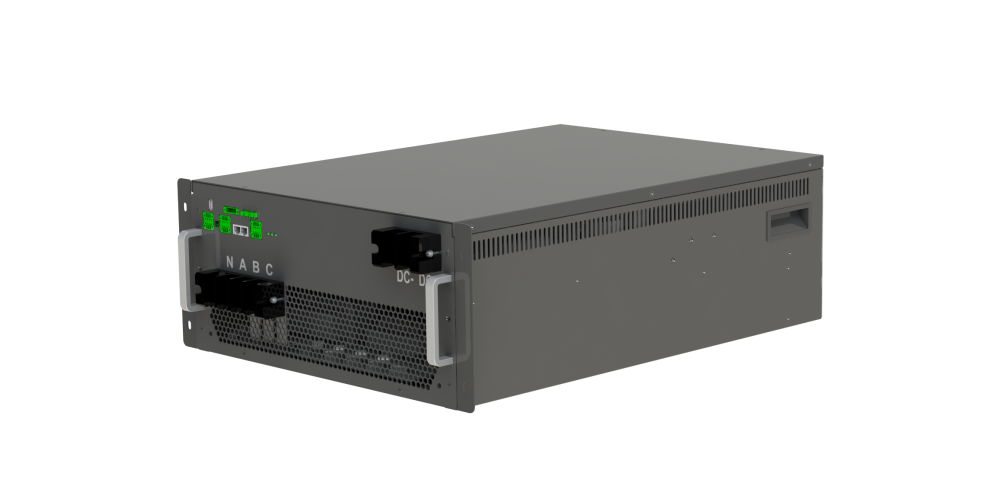

领储宇能 PCM900K100



1 交流参数

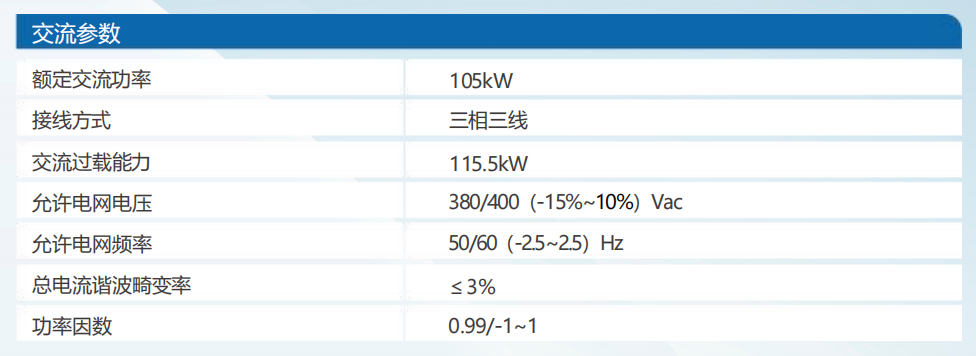

图1参数表

01 额定交流功率

指PCS在标准条件下能够持续输出的最大交流功率,该数据是评估其电能转换能力和适配储能系统规模的重要指标。以图1参数表为例,105kW表示该PCS的额定交流功率为105kW。



02 接线方式

PCS与交流电网或负载之间的电气连接方式,如三相三线制、三相四线制等。PCS的接线方式具体选择取决于系统的设计要求、应用场景、成本效益以及安全性要求等因素。

领储宇能的PCS PCM900K100所使用的接线方式是三相三线,即包含三条相线(L1、L2、L3),没有中性线(N)。这种接线方式用于低压电网输电系统,主要适用于工业和商业用电,尤其是在较早的电力系统中使用,被用于供应大型机器设备、工业生产线、电动机等高功率负载。



03 交流过载能力

指PCS在交流侧能够承受的超过额定电流而不损坏或失效的最大电流值及其持续时间。它决定了PCS在电网异常或负载突变情况下能够稳定运行的能力,在电网故障或负载突变时,PCS的交流过载能力能够确保系统继续稳定运行,减少故障对电网的影响。

领储宇能的PCS PCM900K100交流过载能力为115.5kW,意味着该设备在特定条件下,其交流输出功率可以短暂地超过其额定交流功率(105kW)至115.5kW,而不会立即造成设备损坏或故障。



04 允许电网电压

指PCS能够正常工作的电网电压范围,是确保其正常工作和性能的关键参数之一。查看图1参数表,可以发现对于国内的市电380V来说,其允许电网电压为380(-15%~10%)Vac,380Vac是电网的额定电压,而(-15%~10%)则表示电压的波动范围。则该PCS额定电压的下限为380Vac * (1-15%) = 323Vac,上限380Vac * (1+10%) = 418Vac,即该PCS允许电网电压为323Vac至418Vac。



05 允许电网频率

指PCS能够正常工作的电网频率范围,如图1参数表的50/60(-2.5~2.5) Hz,50Hz或60Hz,这是大多数国家电力系统的标准频率,(-2.5~2.5)则表示频率的波动范围。该参数表示PCS能够在电网频率47.5Hz至52.5Hz(对于50Hz系统)或57.5Hz至62.5Hz(对于60Hz系统)的范围内正常工作。



06 总电流谐波畸变率

指PCS输出电流中谐波分量与基波分量的比值,是衡量PCS输出电流质量的重要指标。设计精良、制造工艺成熟的PCS通常具有较低的谐波畸变率。总电流谐波畸变率≤3%表示PCS的输出电流质量较高,对电网的污染较小。



07 功率因数/可调节范围

交流电路中有功功率与视在功率的比值,反映了电路的能量利用效率。0.99表示PCS的功率因数较高,系统中有功功率占比较大,无功功率损耗较小,电能利用效率较高。-1~1表示功率因数的可能变化范围,并且PCS能够根据需要调节功率因数,实现无功补偿或功率因数校正功能。



2 直流参数

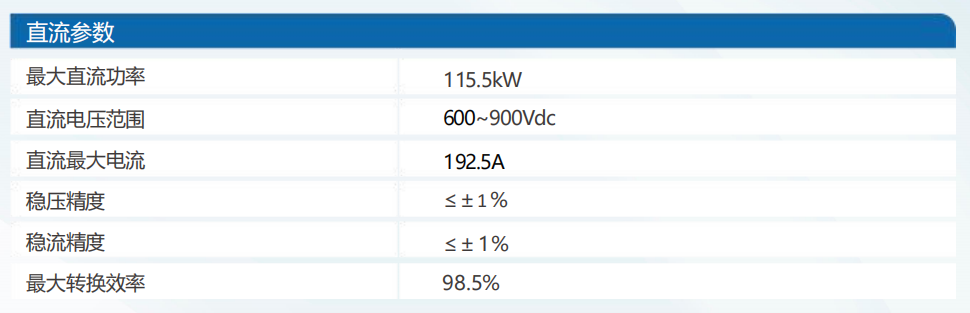

图2参数表

01 最大直流功率

表示PCS在标准条件下能够持续输入或输出的最大直流功率,反映了其在直流电能转换方面的能力。查看图2参数表发现, 领储宇能PCS PCM900K100其可持续输入或输出的最大直流功率为115.5kW。



02 直流电压范围

指PCS能够正常工作的直流电压范围,如600~900Vdc表示电池储能系统的直流电压在600~900Vdc范围内时,PCS能够正常工作。



03 最大直流电流

指在正常工作条件下,PCS直流侧所能承受或输出的最大电流值,它是衡量PCS性能的重要指标,直接影响到储能系统的充电、放电能力和整体效率。



04 最大转换效率

指在特定条件下,PCS从输入端接收的电能与输出端提供的电能之比的最大值。高转换效率意味着更少的能量损失,这对于提高储能系统的整体效率和降低成本至关重要。同时,它还有助于降低电网的损耗,减轻电网负担,从而提升电力系统的稳定性和可靠性。领储宇能PCS PCM900K100最大转换效率为98.5%,极大降低了能量损失。



3 系统参数

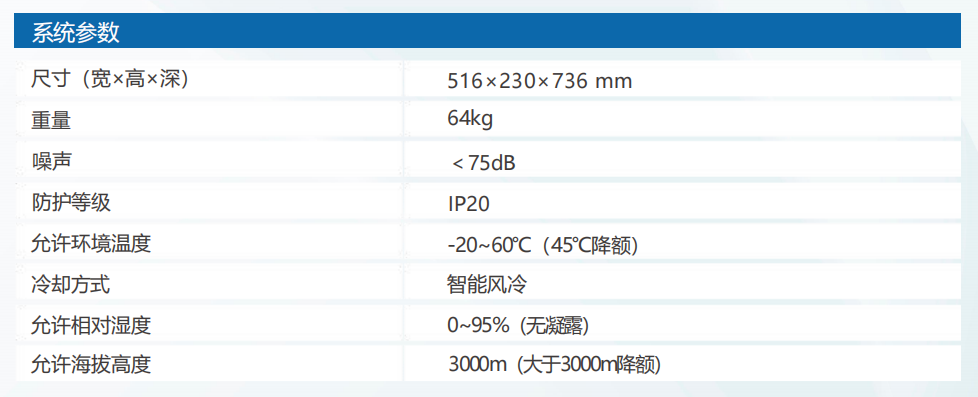

图3参数表

01 噪声

指PCS在运行过程中产生的声音大小,如图3参数表表示该款PCS的噪声<75dB。



02 防护等级

IP防护等级由两个数字组成,第一个数字表示防尘等级,第二个数字表示防水等级,指PCS对外部环境和内部电气元件的保护程度。IP20表示该设备对较大固体物体有一定的防护能力,支持在户外柜柜内使用。



03 冷却方式

指PCS散热的方式,通常有液冷散热风冷散热两种。领储宇能的PCS采用的是智能风冷散热,即一种结合风冷散热技术和智能控制技术的散热方式,通过实时监测PCS内部环境参数并自动调节风扇工作状态,实现精准控制散热效果。



4 通讯参数

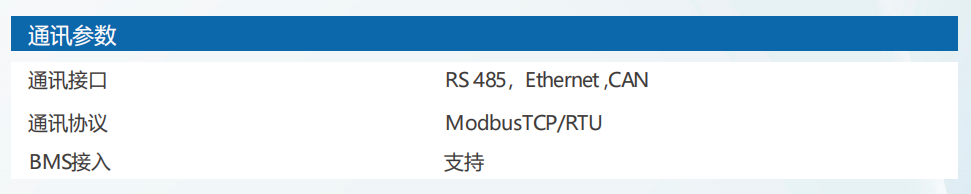

图4参数表

01 通讯接口

PCS与外部系统进行信息交互的重要通道,如与电池管理系统(BMS)进行实时数据传输等,常见的通讯接口有CAN、RS-485、RS-232、以太网等,不同的接口适用于不同的通信距离和速率。PCM900K100支持的通讯接口有RS485、Ethernet。



02 通讯协议

PCS与外部设备或系统之间进行数据交换和通信的规则。常见的PCS通讯协议有Modbus协议、CAN协议等。PCM900K100采用的通讯协议是Modbus协议TCP/RTU。



PCS(储能变流器)的参数表是储能系统设计与选型过程中的重要参考依据。通过对交流参数、直流参数、系统参数以及通讯参数的深入理解,我们能够更准确地评估PCS的性能、效率与兼容性,从而确保储能系统的高效、稳定运行。在实际应用中,我们应结合具体的应用场景、能源需求、成本预算及安全要求,综合考虑PCS的各项参数,选择最适合的PCS。
